UNIVERSAL BORVERK
-

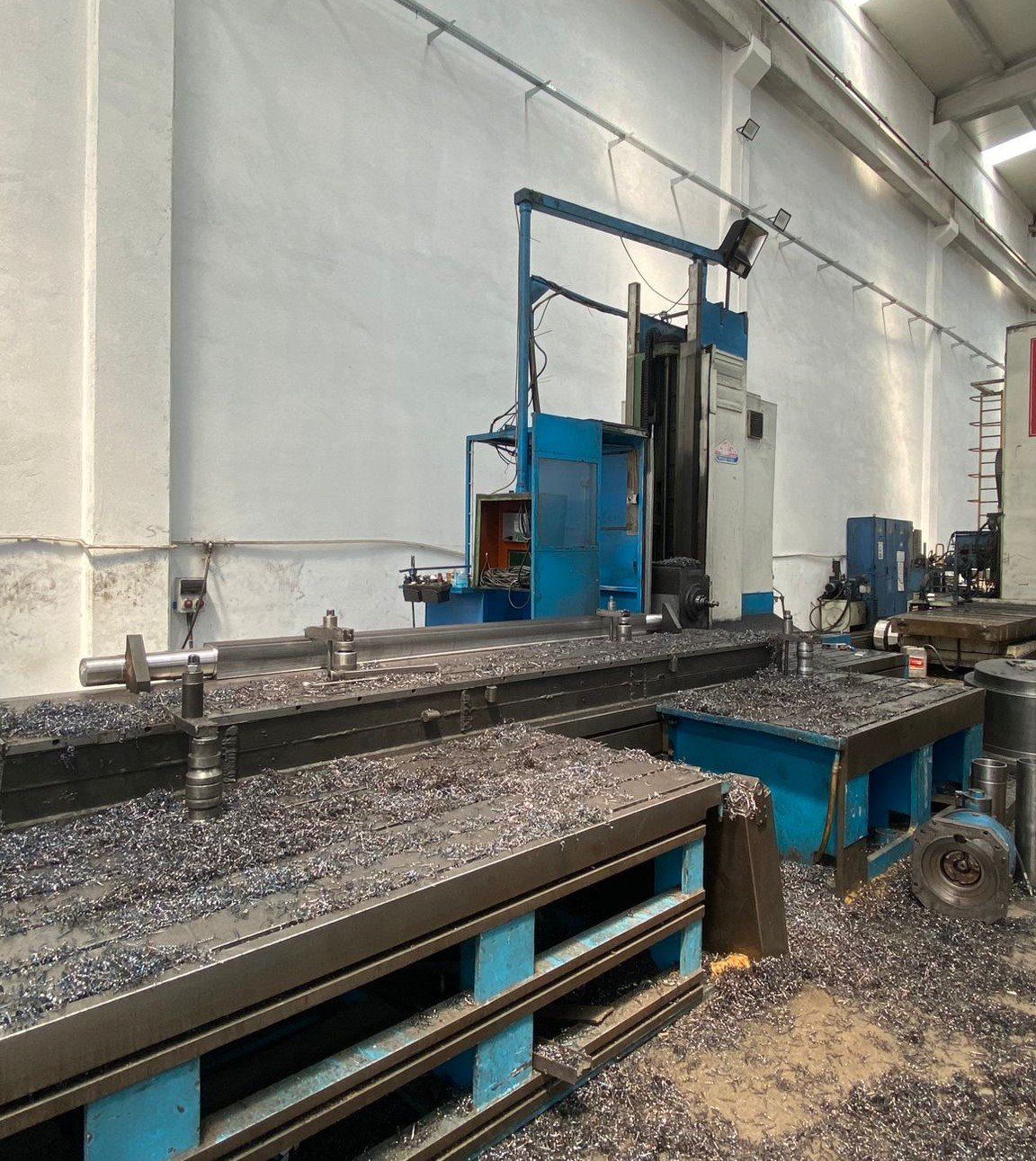

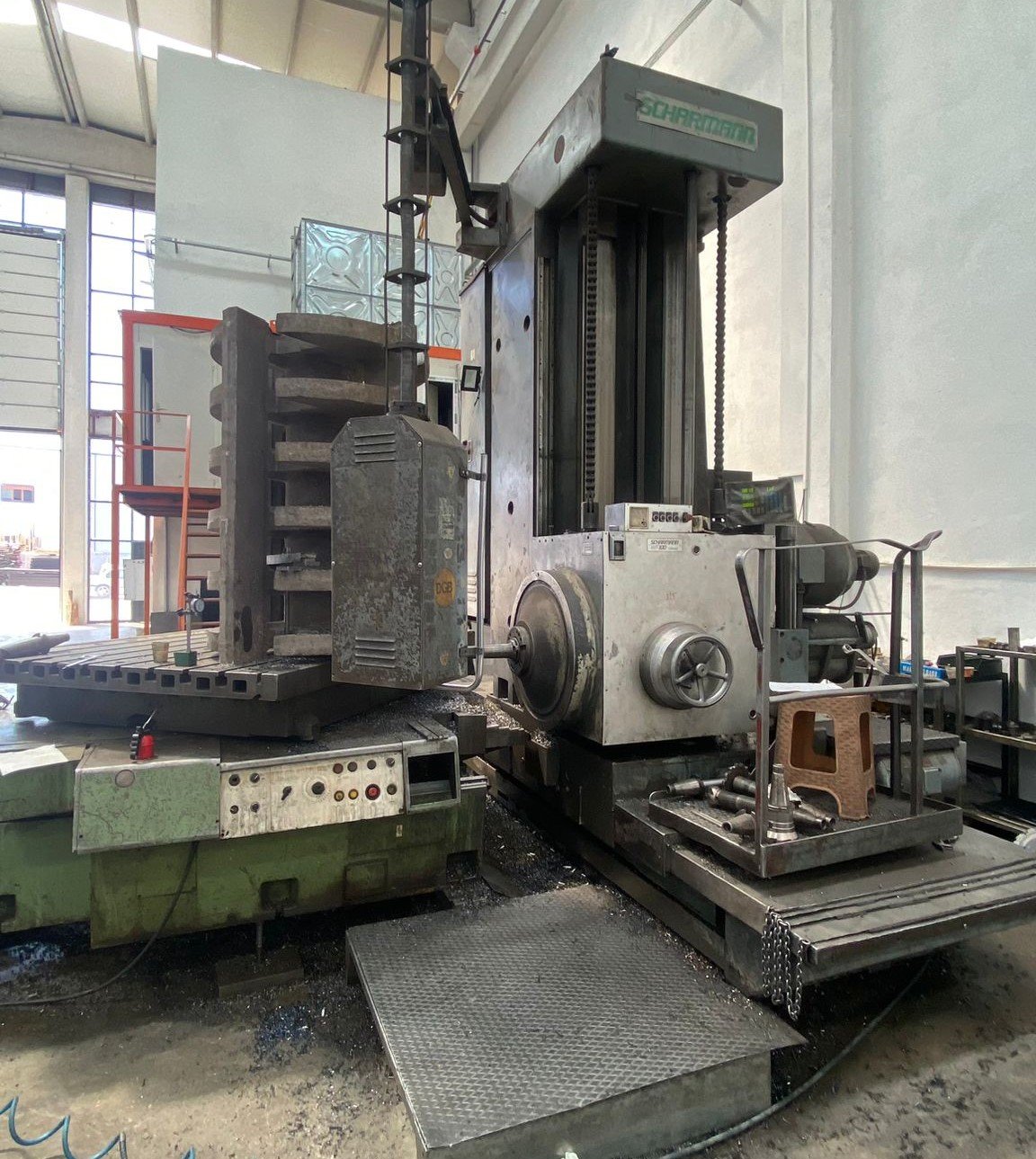

Firmamızın ağır imalat kapasitesini güçlendiren ekipmanlardan biri olan Universal Borverk Tezgahımız, büyük boyutlu ve yüksek hassasiyet gerektiren parçaların işlenmesinde üstün performans sunmaktadır. Almanya menşeli yapısı ve sağlam mekanik tasarımı ile hem rijitlik hem de hassasiyet açısından yüksek verim sağlar.
- Ünite: Haindenhain
- Menşei: Almanya
- X: 5000mm
- Y: 3500mm
- Z: 1800mm
Özellikle büyük ebatlı makine gövdeleri, kalın plaka parçaları, kalıp elemanları ve konstrüksiyon parçalarının işlenmesi için tercih edilmektedir. Geniş eksen hareket kabiliyeti, ağır parçalarda yüksek talaş kaldırma kapasitesi ve operatör dostu kullanım avantajı ile öne çıkar.
Yüksek işleme kapasitesi ve evrensel tabla yapısıyla donatılan bu borverk tezgah, büyük hacimli iş parçalarının hassas ve güvenilir şekilde işlenmesini mümkün kılar. Başkent Ankara Makina olarak, bu tezgah ile proje bazlı büyük ölçekli işlerde hızlı ve kaliteli çözümler sunmaktayız.
-
Yüksek hassasiyetli işleme 100%
-
Büyük İş Parçası Papasitesi 100%
-
Otomatik Takım Değişimi 100%
| İşlem Adı | Açıklama | Örnek Kullanım |
|---|---|---|
| Delik Delme | Büyük boyutlu ve hassas delikler açma işlemi | Motor gövdesinde mil yatağı delikleri açma |
| Frezeleme | Yüzeylerin düzeltilmesi, şekil verilmesi | Kalıp yüzeylerinin işlenmesi, kademeli cepler oluşturma |
| Kanal Açma | Malzeme içinde boşluklar ve kanallar oluşturma | Hidrolik sistem parçalarında yağ kanalları açılması |
| Kaba İşleme | Malzemenin büyük kısmının hızlıca işlenmesi | Döküm parçaların dış yüzeylerinin işlenmesi |
| Finiş İşleme | Yüksek hassasiyetle son yüzey kalitesinin elde edilmesi | Pres kalıplarında ayna düzleminin işlenmesi |
| Dairesel Frezeleme | Yuvarlak cep, delik ya da flanş yüzeylerinin işlenmesi | Flanş bağlantı yüzeylerinin hassas işlenmesi |
| Kategori | Özellik |
|---|---|
| Makine Tipi | Universal CNC Borverk |
| Kontrol Ünitesi | Heidenhain CNC |
| Üretim Menşei | Almanya |
Eksen Hareketleri
| Eksen | Hareket Mesafesi |
|---|---|
| X Ekseni (Boyuna) | 5000 mm |
| Y Ekseni (Dikey) | 3500 mm |
| Z Ekseni (Enine) | 1800 mm |
| W Ekseni (Mil hareketi) | 700 mm (tahmini) |
İş Mili (Spindle) Özellikleri
| Özellik | Değer |
|---|---|
| İş Mili Çapı | 125 mm (opsiyonel 160 mm) |
| Mil Tipi | ISO 50 Konik |
| Devir Sayısı | 10 – 2500 rpm (paralel milli) |
| Motor Gücü | 30 kW (opsiyonel 40 kW) |
| İş Mili Soğutma | Var |
Tabla Özellikleri
| Özellik | Değer |
|---|---|
| Tabla Tipi | CNC Döner Tabla (B ekseni) |
| Tabla Boyutu | 1600 x 1400 mm (opsiyonel) |
| Taşıma Kapasitesi | 10 ton (standart) |
Hassasiyet ve Tekrarlama
| Özellik | Değer |
|---|---|
| Pozisyonlama Hassasiyeti | ±0.005 mm |
| Tekrarlama Hassasiyeti | ±0.002 mm |
Otomasyon & Donanım
| Özellik | Açıklama |
|---|---|
| ATC (Takım Değiştirici) | Otomatik, 20–40 takım kapasiteli (modüle göre) |
| Takım Temas Kontrolü | Opsiyonel takım ölçüm probu |
| Parça Sıfırlama Sistemi | Otomatik dokunmatik parça sıfırlama probu |
| Soğutma Sistemi | Spindle içi soğutma sistemi |
| CE Sertifikası | Var (Avrupa normlarına uygun üretim) |
| Sektör / Alan | Açıklama | Örnek Parçalar |
|---|---|---|
| Ağır Sanayi | Büyük ve ağır parçaların işlenmesi | Pres gövdeleri, büyük şasi blokları |
| Enerji Sektörü | Enerji üretimi ekipmanlarının işlenmesi | Türbin kapakları, jeneratör gövdeleri |
| Savunma Sanayi | Yüksek dayanımlı parçaların hassas işlenmesi | Zırhlı araç parçaları, top platformları |
| Otomotiv & Demiryolu | Hacimli motor parçaları ve gövde elemanlarının işlenmesi | Motor blokları, dingil muhafazaları |
| Kalıp İmalatı | Büyük kalıp plakalarının ve parçalarının yüzey işlenmesi | Enjeksiyon kalıpları, döküm kalıpları |
| Tersane & Gemi Sanayi | Büyük hacimli ve yüksek toleranslı parçaların işlenmesi | Pervane gövdeleri, motor bağlantı blokları |
