Bed Freeze
BED FREZE
Haindenhain

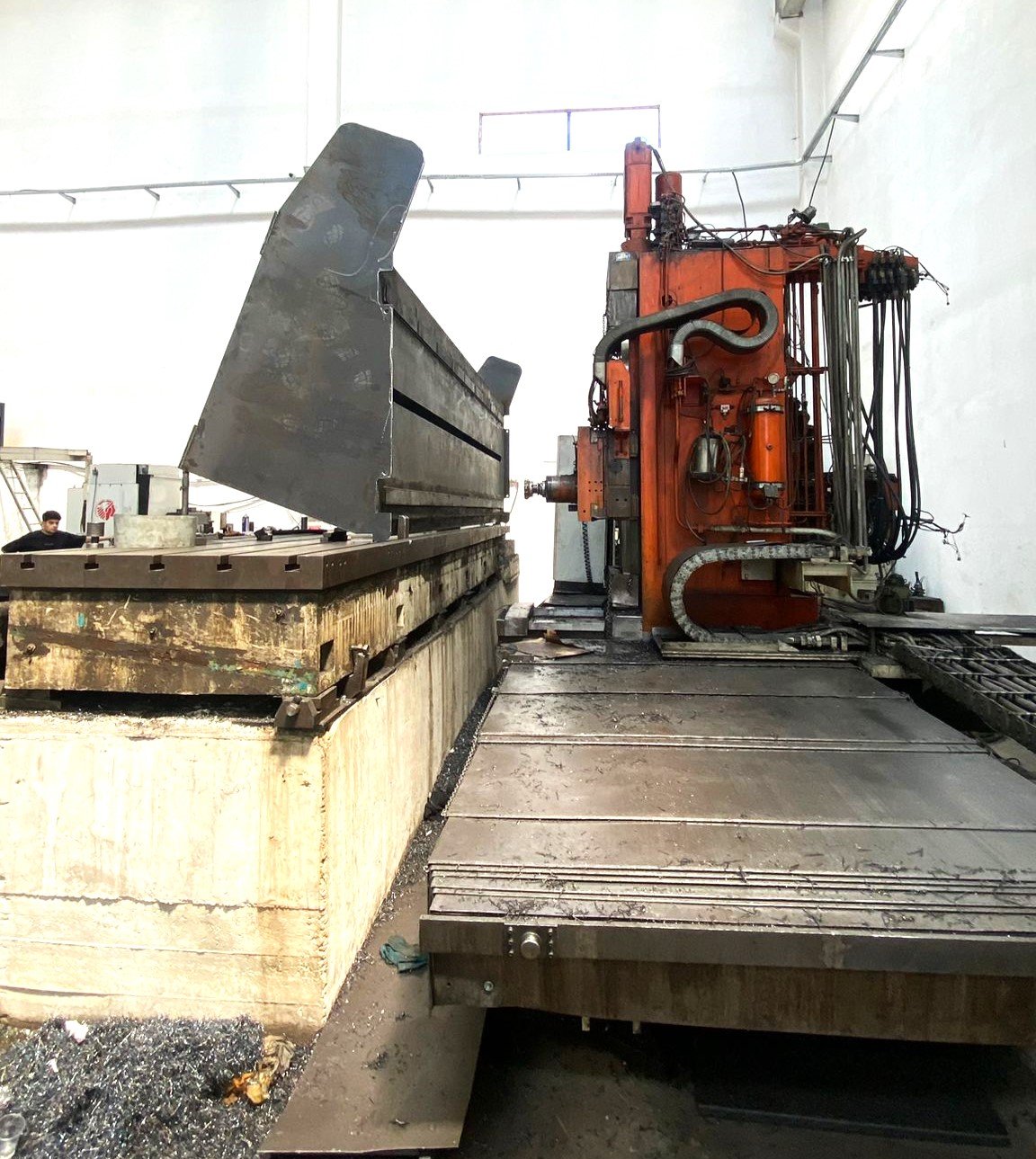

Üretim altyapımızda yer alan BED tipi CNC freze tezgahımız, büyük boyutlu ve hassas işleme gerektiren parçalarda yüksek verimlilik sunmaktadır. Almanya menşeli Heidenhain kontrol ünitesi sayesinde, kolay programlama, yüksek hassasiyet ve tekrarlanabilirlik ile proje bazlı imalatlarda üst düzey performans sağlamaktadır.
- Ünite: Haindenhain
- Menşei: Almanya
- X: 4500mm
- Y: 1500mm
- Z: 1000mm
BED tipi frezeler, tabla yerine freze başlığının hareket ettiği tasarımı sayesinde, büyük boyutlu parçaların sabit konumda işlenmesine olanak tanır. Bu özellik, hem hassasiyetin korunmasına hem de yüksek işleme stabilitesine katkı sağlar. Heidenhain CNC kontrol sistemi ise bu süreci hassas ölçüm, sezgisel kullanım ve yüksek tekrarlanabilirlik ile destekler.
Öne Çıkan Özellikler:
- Geniş iş parçası kapasitesi (büyük boyutlu gövde ve plaka işleme için ideal)
- Heidenhain CNC kontrol ile hassas ölçü kontrolü ve kolay programlama
- 3 eksen veya daha fazla eksende hareket kabiliyeti
- Ağır parçalarda yüksek talaş kaldırma kapasitesi
- Yüksek rijitlik ve titreşime karşı dayanıklı yapı
- Seri ve proje bazlı işlerde güvenilir kullanım
-
Yüksek hassasiyetli işleme 100%
-
Büyük İş Parçası Papasitesi 100%
-
Otomatik Takım Değişimi 100%
| İşlem Adı | Açıklama | Örnek Kullanım |
|---|---|---|
| Frezeleme | Yüzeylerin, kenarların ve ceplerin hassas işlenmesi | Kalıp yüzeyleri, makine tabanları |
| Delik Delme | Parça üzerinde çeşitli çaplarda delik açılması | Vida deliği, bağlantı deliği |
| Kanal Açma | Malzeme içinde özel şekilli boşluklar ve oluklar oluşturma | Soğutma kanalları, kablo kanalları |
| Kaba İşleme | Parçanın hızlıca ön şeklinin verilmesi | Döküm parçaların kabaca işlenmesi |
| Finiş İşleme | Yüksek yüzey kalitesi ve hassasiyet elde edilmesi | Pres kalıpları, ölçü toleranslı parçalar |
| Yüzey Frezeleme | Geniş yüzeylerin düzlenmesi ve tesviyesi | Platform plakaları, tabla yüzeyleri |
| Kategori | Özellik |
|---|---|
| Makine Tipi | CNC Bed Freze |
| Kontrol Ünitesi | Heidenhain CNC |
| Üretici Menşei | Almanya |
Eksen Hareketleri
| Eksen | Hareket Mesafesi |
|---|---|
| X Ekseni (Boyuna) | 4500 mm |
| Y Ekseni (Düşey) | 1500 mm |
| Z Ekseni (Enine) | 1000 mm |
İş Mili (Spindle) Özellikleri
| Özellik | Değer |
|---|---|
| İş Mili Çapı | 110 mm (opsiyonel 125 mm) |
| Mil Tipi | ISO 50 Konik |
| Devir Sayısı | 20 – 3000 rpm (otomatik varyatörlü) |
| Motor Gücü | 22 kW |
| İş Mili Soğutma | Var |
Tabla Özellikleri
| Özellik | Değer |
|---|---|
| Tabla Tipi | Sabit tabla |
| Tabla Boyutu | 4000 x 1000 mm |
| Taşıma Kapasitesi | 6 ton |
Hassasiyet ve Tekrarlama
| Özellik | Değer |
|---|---|
| Pozisyonlama Hassasiyeti | ±0.005 mm |
| Tekrarlama Hassasiyeti | ±0.002 mm |
Otomasyon & Donanım
| Özellik | Açıklama |
|---|---|
| ATC (Takım Değiştirici) | Otomatik, 20 takım kapasiteli |
| Takım Temas Kontrolü | Opsiyonel takım ölçüm probu |
| Parça Sıfırlama Sistemi | Otomatik prob ile referanslama |
| Soğutma Sistemi | Spindle içi ve nozullu çevre soğutma |
| CE Sertifikası | Var (Avrupa uygunluk belgeli) |
| Sektör / Alan | Açıklama | Örnek Parçalar |
|---|---|---|
| Genel İmalat | Orta boy parça ve plakaların işlenmesi | Makine gövdeleri, platformlar |
| Kalıp ve Sac Metal | Kalıp plakalarının frezelenmesi ve delik açılması | Enjeksiyon kalıpları, sac kesim kalıpları |
| Otomotiv | Şasi ve taşıyıcı plakaların işlenmesi | Bağlantı plakaları, motor alt tablaları |
| Ağır Sanayi | Büyük boy parçaların kaba ve ince işlenmesi | Dişli kutuları, makine alt parçaları |
| Enerji ve Tesisat | Bağlantı plakaları, platformlar, taşıyıcı sistemlerin imalatı | Türbin montaj plakaları, elektrik bağlantı panoları |
